工作原理

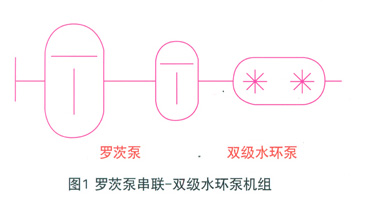

首先通过水环泵对被抽系统进行抽气，当系统内的真空达到罗茨泵的启动压力时，启动罗茨泵，此时整个机组开始工作；罗茨泵吸入的气体经压缩后被水环泵抽走排出。机组中水环泵的作用是造成罗茨泵所需的预备真空，因此要求该水环泵的******允许排气压力，即是说，一方面尽量提高水环泵的极限真空，另一方面，也要设法提高罗茨泵的******允许排气压力。
一般情况，单级水环泵极限真空度不高，而目前我国生产的罗茨泵要求的预真空又较高，故实际上不用单级水环泵作为罗茨泵的前级泵，而用提高极限真空泵的双级水环泵作为前级泵使用；采用双级水环泵，还可以提高机组的极限真空度。

使用范围

机组由于采用水环泵作为前级泵，因而特别适用于抽除含有大量可拧性蒸汽和带有一定腐蚀性气体的工艺过程中。如：真空蒸馏、蒸发、脱水、结晶、化工、食品升华干燥、高空模拟试验等工艺过程中。

机组型号及基本参数

安装尺寸图
